Panel sygnalizacyjny TIP 4'x4'

PANELE IDENTYFIKACJYJNE (SYGNALIZACYJNE) 4’x4’
Termalne Panele Identyfikacyjne TIP (Thermal Identification Panels) 4’x4’ są najprostszym, ekonomicznym narzędziem identyfikacji i oznaczania pojazdów oraz sprzętu w warunkach bojowych. Pozwalają na szybką i precyzyjną lokalizację i identyfikację jednostek wojsk własnych z ziemi i z powietrza, oznakowanie wozów bojowych, transporterów, czołgów, strategicznych obiektów, budynków oznakowanie lądowiska w warunkach bojowych, celów przy ataku z powietrza. Panele TIP zapewniają skuteczną sygnalizację i zapobiegają przypadkom ognia bratobójczego z ziemi lub powietrza (Friendly Fire).
TIP to lekka, łatwa do transportu składana nylonowa płachta, którą użytkownik w razie konieczności rozkłada do pełnych rozmiarów: ok. 122x122cm (4’x4’).Panel jest widzialny nawet z dużych odległości za pomocą sprzętu obserwacyjnego (lornetka) oraz w urządzeniach termowizyjnych FLIR (Forward Looking Infra-Red), w paśmie widzialnym i w paśmie dalekiej podczerwieni, nie wymaga doświetlenia. Do produkcji paneli wykorzystuje się film termowizyjny/ termiczny, w różnych wersjach kolorystycznych. TIP wytwarza "sygnaturę cieplną" widzialną przez systemy termowizyjne w ciemnym/ zimnym kolorze, wyraźnie odróżniając się kontrastem od zawsze jaśniejszego tła. Panele TIP sprawdzają się w trybie 24/7 niezależnie od oświetlenia i warunków zewnętrznych, w warunkach nocnych i ograniczonej widoczności, takich jak: śnieg, deszcz, mgła, burza piaskowa, zadymienie. Jest to zatem najprostszy, jednoelementowy system identyfikacji / sygnalizacji, który w krytycznych sytucjach może zastąpić bardziej skomplikowany system, wymagajacy nakładu czasu lub dodatkowego oprzyrządowania. TIP jako element wyposażenia indywidualnego jest dedykowany dla wojska, policji, służb ratowniczych i służb bezpieczeństwa.
Panel TIP jest dwustronny, jedna strona to folia termiczna (film termiczny) odbijająca promieniowanie w paśmie dalekiej podczerwieni (promieniowanie cieplne). Jest wykonana w kolorze brązowym, zielonym OD, popielatobrązowym (piaskowym) lub pomarańczowym. Może stanowić jednokolorowy element maskowania w świetle dziennym lub jednolite tło, na którym umieszczone są jaskrawo pomarańczowe wzory. Druga strona to wytrzymała tkanina nylonowa rip-stop w kolorze pomarańczowym o niskiej emisji termalnej, dzięki camu nie wyróżnia się na tle platformy pojazdu.

Jak to działa:

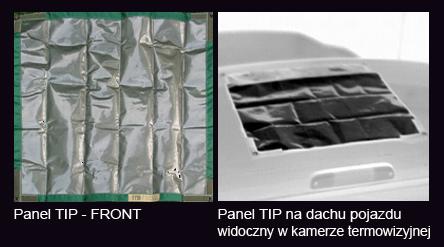

Do produkcji paneli wykorzystuje się pasywny film termiczny, który doskonale odbija fale energii średniej i dalekiej podczerwieni, czyli promieniowanie cieplne generowane przez elementy w otoczeniu. Znacznik umieszczony na platformie pojazdu odbija promieniowanie emitowane przez czyste niebo o temperaturze -40˚C ("zimne rozproszone promieniowanie niebieskie) i w urządzeniu termowizyjnym jest widoczny jako obiekt zimny – wkolorze ciemnym (czarnym) lub niebieskim/granatowym. Obiekty takie jak samochody czy otoczenie nagrzane nawet w minimalnym stopniu energią słoneczną mają zawsze temp wyższą od -40˚C, a więc są widoczne jako jasne: białe /szare lub w ciepłych barwach. Panele są zatem zawsze widoczne w kontrastowej do jasnego tła czarnej / ciemnej / zimnej barwie.

Dostępne wersje:

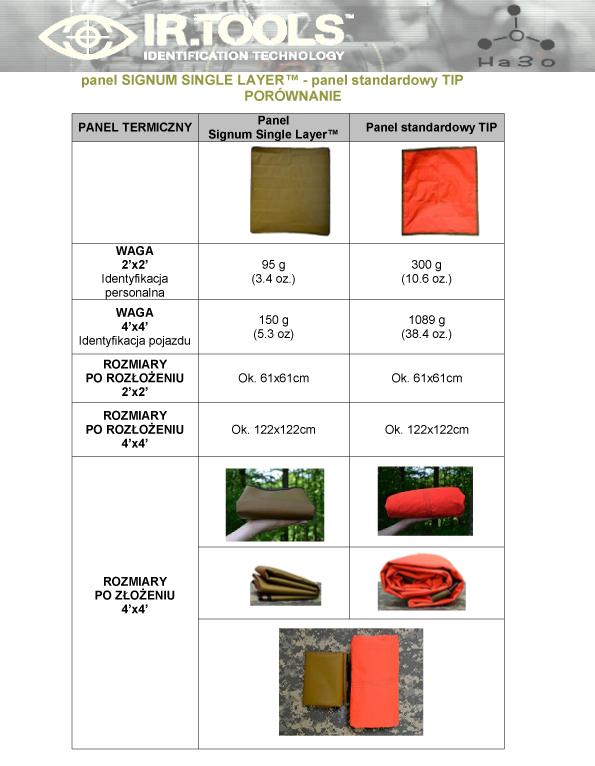

Panele identyfikacyjne 4’x4’ są dostępne w 2 wersjach:
• Wersja standard TIP: standardowy termiczny panel identyfikacyjny dwuwarstwowy

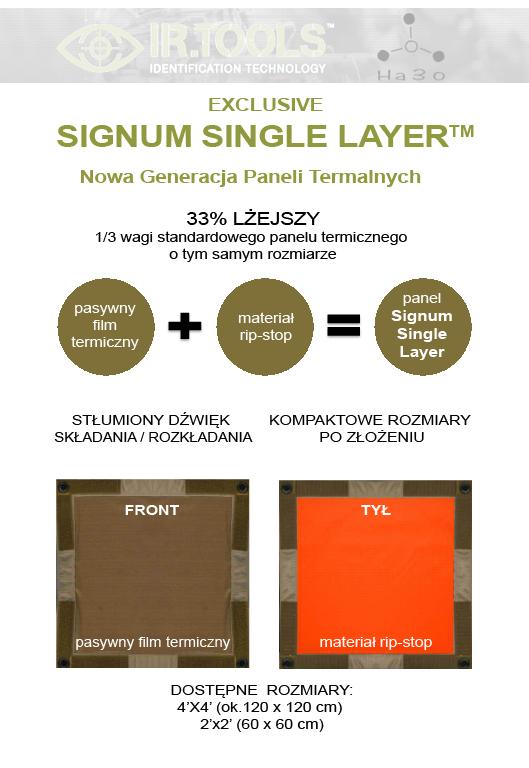

• Wersja Panel Signum Single Layer™ ™ panel jednowarstwowy

Dostępne wzory:

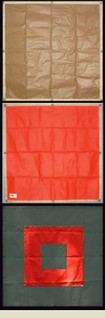

Zarówno panele standardowe TIP jaki panele SSL są dostępne jako gładkie panele sygnalizacyjne / identyfikacyjne (kolory: pomarańczowy, oliwkowo-zielony, popielatoszary (piaskowy) do oznakowania pojazdów lub panele
ze wzorem Boresight dla czołgów (Abrams) oraz dla śmigłowców (Apache).  Boresight to narzędzie dedykowane dla celowników termowizyjnych zamonotowanych w czołgach Abrams i w śmigłowcach Apache, przeznaczonych do obserwacji oraz prowadzenia ognia, oraz dla operatorów uzbrojenia, działającego w spektrum średniej i dalekiej podczerwieni. W tym przypadku panele TIP Boresight służą do weryfikacji ustawienia celownika termowizyjnego systemu broni czołgów lub śmigłowców.

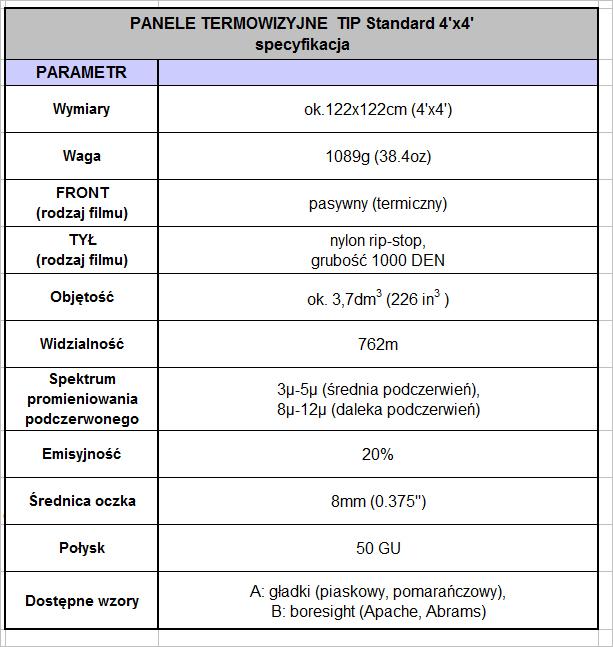

Specyfikacja:
• Wymiary po rozłożeniu: 122x122cm (4’x4’).
• Termalne Panele Identyfikacyjne TIP (Thermal Identification panels) są widoczne w kamerach termowizyjnych FLIR (Forward Looking Infra-Red), pasywnie, bez doświetlenia, nie wymagają zasilania
• Struktura panelu:
   - Opcja 1: dwie warstwy filmu termicznego / termowizyjnego
   - Opcja 2: film termiczny / termowizyjny na nylonowym materiale rip-stop
• Dostępne kolory folii termowizyjnej: brązowy, piaskowy (popielatobrązowy), zielony OD, lub pomarańczowy

UWAGA: Niektóre wzory Paneli wymagają Licencji Departamentu Eksportu Stanów Zjednoczonych (State Department Export License)

Kolekcja:

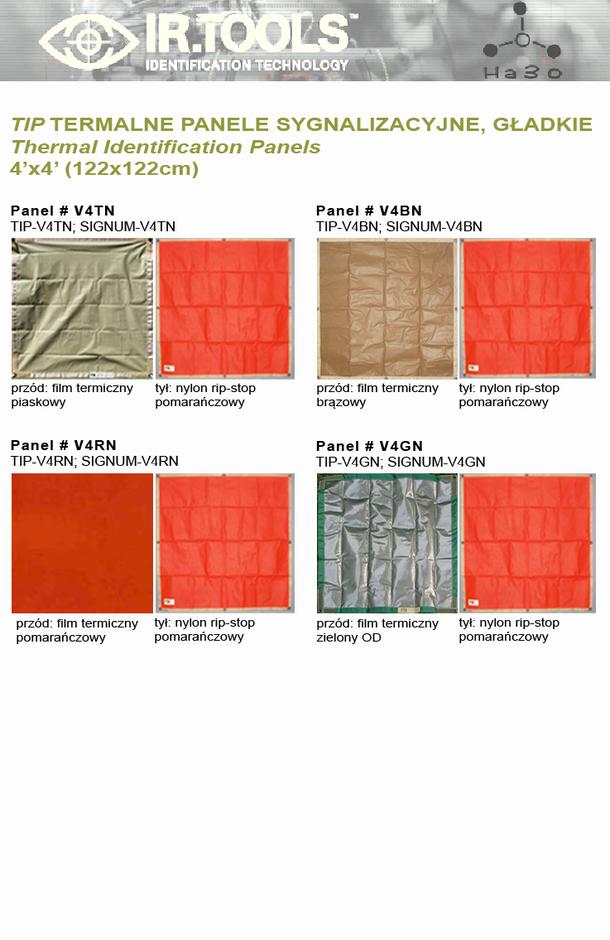

A. Termowizyjne Panele Identyfikacyjne gładkie: dostępne są w opcji
- Signum Single Layer ™ (panel jednowarstwowy)
- TIP standardowy dwuwarstwowy

• Panel # V4BN, 4′ x 4′ (122x122cm),
przód: film brązowy, tył: nylon pomarańczowy
- SIGNUM-V4BN
- TIP-V4BN
• Panel # V4GN, 4′ x 4′ (122x122cm),
przód: film zielony (OD Green), tył: nylon pomarańczowy
- SIGNUM-V4GN
- TIP-V4GN
• Panel # V4RN, 4′ x 4′ (122x122cm),
przód: film pomarańczowy, tył: nylon pomarańczowy
- SIGNUM-V4RN
- TIP-V4RN
• Panel # V4TN, 4′ x 4′ (122x122cm),
przód: film popielatobrązowy (piaskowy), tył: nylon pomarańczowy
- SIGNUM-V4TN
- TIP-V4TN

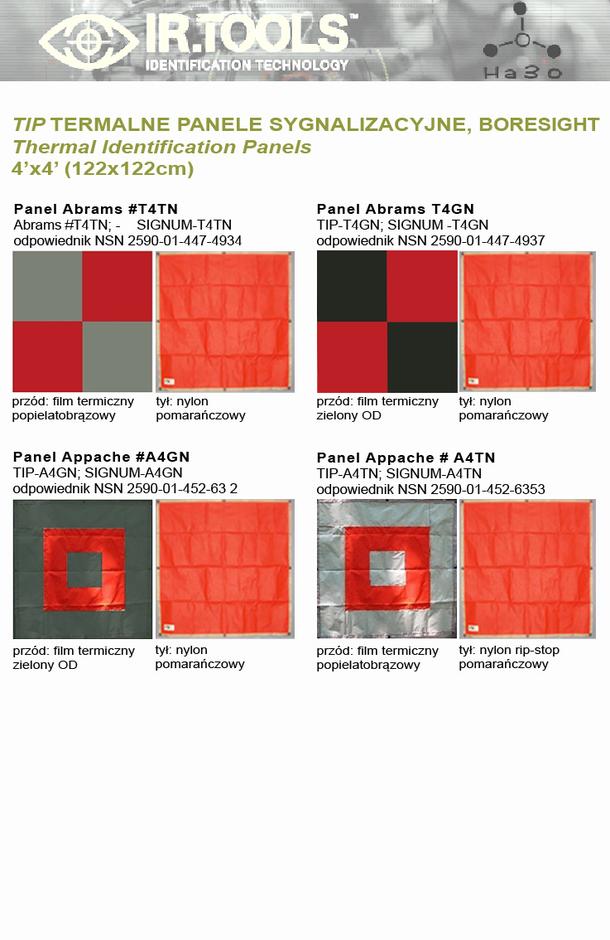

B. Termowizyjne Panele Identyfikacyjne z wzorem graficznym) Boresight dostępne w opcjach:
- Signum Single Layer ™ (panel jednowarstwowy)
- TIP standardowy dwuwarstwowy
• Panel Abrams #T4TN 4′ x 4′ (122x122cm),
przód: film popielatobrązowy, tył: nylon pomarańczowy
- Abrams #T4TN TIP 4′ x 4′
- SIGNUM-T4TN
- odpowiednik NSN 2590-01-447-4934
• Panel Abrams T4GN 4′ x 4′ (122x122cm),
przód: film zielony OD, tył: nylon pomarańczowy
- Abrams #T4GN 4′ x 4′
- SIGNUM -T4GN ,
odpowiednik NSN 2590-01-447-4937
• Panel Appache #A4GN, 4’x 4′ (122x122cm),
przód: film zielony OD, tył: nylon pomarańczowy
- SIGNUM-A4GN
- TIP-A4GN
- odpowiednik NSN 2590-01-452-63 2
• Panel Appache # A4TN , 4’x 4′ (122x122cm),
przód: film popielatobrązowy, tył: nylon pomarańczowy
- SIGNUM-A4TN
- TIP-A4TN
- odpowiednik NSN 2590-01-452-6353
