Panel sygnalizacyjny TIP 2'x2'
Opis
PANELE IDENTYFIKACJYJNE 2’x2’
Indywidualne Termalne Panele Identyfikacyjne TIP (Thermal Identification Panels) 2’x2’ (ok. 61x61cm) są najprostszym, ekonomicznym narzędziem do szybkiej i precyzyjnej lokalizacji i identyfikacji osób lub sprzętu w warunkach bojowych. Pozwalają na szybkie rozpoznanie wojsk własnych z ziemi i z powietrza, lub oznaczenie celów w działaniach taktycznych.
Panele TIP zapewniają skuteczne oznakowanie indywidualne dla wojsk własnych i sojuszniczych oraz strategicznych elementów wyposażenia zapobiegając przypadkom ognia bratobójczego (Friendly Fire). TIP to lekka, łatwa do przenoszenia składana nylonowa płachta, którą użytkownik w razie konieczności rozkłada do pełnych rozmiarów ok. 61x61cm (2’x2’).Panel jest widzialny nawet z dużych odległości za pomocą sprzętu obserwacyjnego (lornetka) oraz w urządzeniach termowizyjnych FLIR (Forward Looking Infra-Red), w paśmie widzialnym, jak i w paśmie dalekiej podczerwieni, nie wymaga doświetlenia. Do produkcji paneli wykorzystuje się film termowizyjny/ termiczny, w różnych wersjach kolorystycznych.
TIP wytwarza "sygnaturę cieplną" widzialną przez systemy termowizyjne w ciemnym/ zimnym kolorze, wyraźnie odróżniając się kontrastem od zawsze jaśniejszego tła. Panele TIP sprawdzają się w trybie 24/7 niezależnie od oświetlenia i warunków zewnętrznych, w warunkach nocnych i ograniczonej widoczności, takich jak: śnieg, deszcz, mgła, burza piaskowa, zadymienie. Jest to zatem najprostszy, jednoelementowy system identyfikacji /sygnalizacji, który w krytycznych sytuacjach może zastąpić bardziej skomplikowany system, wymagajacy nakładu czasu lub dodatkowego oprzyrządowania. TIP jako element wyposażenia indywidualnego jest dedykowany dla wojska, policji, służb ratowniczych i służb bezpieczeństwa.

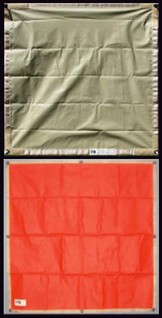

Panel TIP jest dwustronny, jedna strona odbijająca promieniowanie w paśmie dalekiej podczerwieni, to film (folia) termiczny opcjonalnie w kolorach: brązowym, zielonym OD, popielatobrązowym (piaskowym) lub pomarańczowym. Może stanowić jednokolorowy element maskowania w świetle dziennym lub jednolite tło, na którym sa umieszczone jaskrawo pomarańczowe wzory, druga strona to wytrzymała tkanina nylonowa rip-stop w kolorze pomarańczowym, o niskiej emisji termalnej (nie wyróżnia się na tle otoczenia), z systemem mocowania z taśmy samosczepnej (rzep).
Jak to działa:
Do produkcji paneli wykorzystuje się pasywny film termiczny, który doskonale odbija fale energii średniej i dalekiej podczerwieni, czyli promieniowanie cieplne generowane przez elementy w otoczeniu, a jednocześnie charakteryzuje się niską emisją prominiowania. Znacznik/panel odbija promieniowanie emitowane przez czyste niebo o temperaturze -40˚C ("zimne rozproszone promieniowanie niebieskie) i w urządzeniu termowizyjnym jest widoczny jako obiekt zimny – w kolorze ciemnym (czarnym) lub niebieskim/granatowym. Inne obiekty, czy otoczenie nagrzane nawet w minimalnym stopniu energią słoneczną mają zawsze temp wyższą od -40˚C, a więc są widoczne jako jasne: białe/ jasnoszare lub w ciepłych barwach. Panele są zatem zawsze widoczne w kontrastowej do jasnego tła czarnej/ciemnej/zimnej barwie.

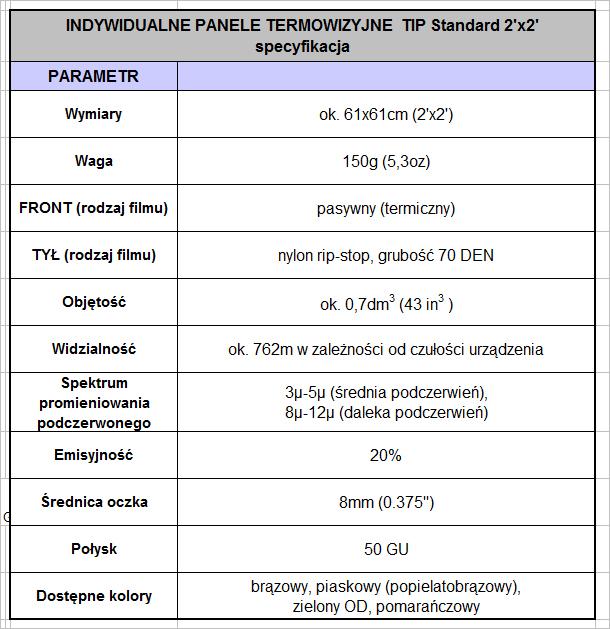

Specyfikacja:
• Wymiary po rozłożeniu: 61x61cm (2’x2’)
• Termalne panele identyfikacyjne TIP (Thermal Identification panels) są widoczne w kamerach termowizyjnych FLIR (Forward Looking Infra-Red), pasywnie, bez doświetlenia, nie wymaga zasilania
• Wymiary TIP (identyfikacja personalna): 61x61cm (2’x2’).
• Struktura panelu:
- Opcja 1: dwie warstwy filmu termicznego/termowizyjnego
- Opcja 2: film termiczny/termowizyjny na nylonowym materiale rip-stop
• Dostępne kolory folii: brązowy, piaskowy (popielatobrązowy), zielony OD, lub pomarańczowy
• Tył: wytrzymały materiał nylonowy rip-stop w kolorze pomarańczowym, z systemem mocowania z taśmy samosczepnej (rzep)
UWAGA: Niektóre wzory Paneli wymagają Licencji Departamentu Eksportu Stanów Zjednoczonych (State Department Export License)

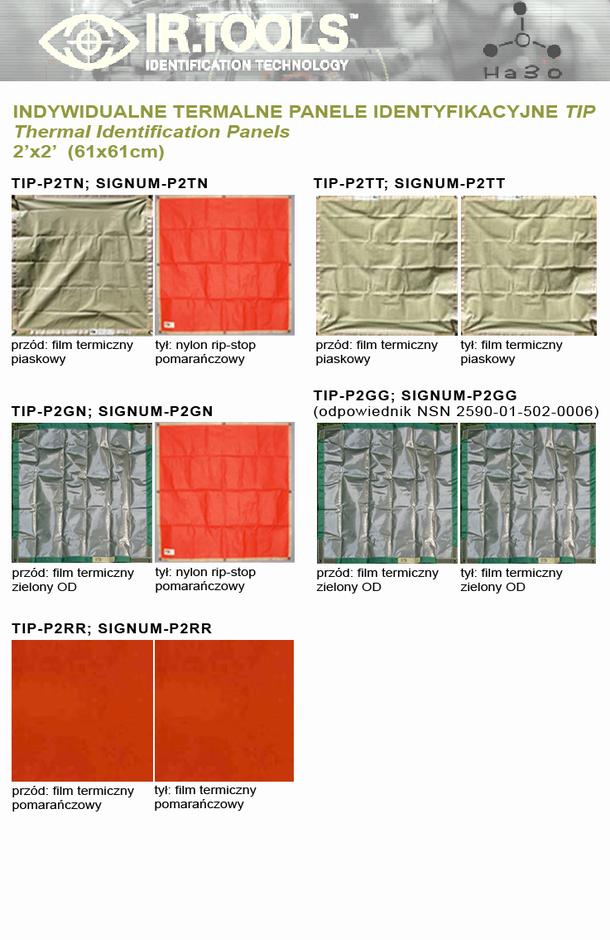

Panele identyfikacyjne 2’x2’ są dostępne w 2 wersjach:
• Wersja standard TIP: standardowy termiczny panel identyfikacyjny dwuwarstwowy TIP
• Wersja Panel Signum Single Layer ™ panel jednowarstwowy
